測量功能：

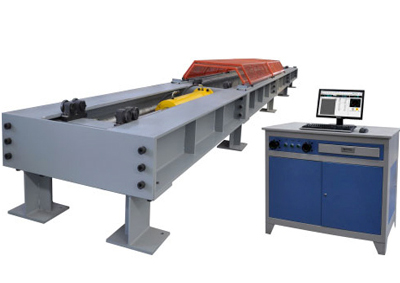

臥式拉力試驗機滿足了大試樣、全尺寸試樣的試驗，這是立式拉力試驗機所做不到的。其主要用于材料和零部件的靜態拉伸性能試驗?？捎糜诟鞣N金屬材料、鋼索、鏈條、吊裝帶等的拉伸、廣泛用金屬制品、建筑結構、船艦、軍工等領域。
技術參數：
臥式拉力機均為非標定制，參數都是根據客戶試驗要求和試驗種類定的，有需要的請電話或者當面溝通！產品型號 MX-100W 最大試驗力 1000kN 試驗力測量范圍 20KN-1000kN 試驗力示值精度 ±1% 位移測量分辨力 0.01mm 試驗速度 0-80mm/min 拉頭空載快進速度 不小于200mm/min 試驗空間
(不含活塞行程)500-6000mm(有級調整500mm一檔) 活塞行程 1100mm 工作中心高 350mm 主機外形尺寸 9000x1200x500mm
機器特點：
一.主機：1.1 機架整體采用鋼板焊接框架結構，通過前后夾頭座、油缸及前橫梁組成系統主結構;1.2 后夾頭座采用手動推動方式進行試驗空間有級調整;1.3主機外形在滿足臥式試驗設備技術要求的基礎上進行設計，造型簡潔明快、比例協調、色彩搭配合理，使試驗設備的穩定性、安全性、美觀性達到完美統一。
二.油源系統(泵站)：2.1 一套10l/min,30MPa恒壓泵組：采用國內知名品牌電機，進口低噪聲高壓齒輪泵。2.2 電機安裝配有減振裝置(選用減振墊)，以減小振動和噪音;2.3 油箱：全封閉標準油箱，容積80升，配油溫計、油位計，精密壓力過濾器，空氣濾清器等并帶有油溫、液位、油阻保護與指示裝置，根據油路的使用要求配相應高精度的濾油裝置。2.4 具有溫度過限、濾油器堵塞、液位過低等自動停機或報警功能;2.5 管路系統：主油缸加載器、夾頭作動器的液壓管路采用高壓軟管連接。
三.控制系統：3.1 雙通道控制板全部采用數字化電路，結構一致，提高了各通道的互換性;3.2 計算機屏幕完成集成的數據控制顯示與試驗曲線顯示功能;3.3 數據存儲功能完善，可進行歷史數據再現與圖形顯示。
