測量功能：
測量元素：長度、寬度、高度、孔距、間距、Pin間距、厚度、圓弧、直徑、半徑、槽、角度、R角等。
測量對象：LCD、FPC、PCB、線路板、螺絲、彈簧、鐘表、手表、儀表、接插件（連接器、接線端子）、齒輪、凸輪、螺紋、半徑樣板、螺紋樣板、電線電纜、刀具、軸承、五金件、沖壓件、篩網、試驗篩、網板（鋼網、SMT模板）等。
應用行業：機械、電子、模具、注塑、五金、橡膠、低壓電器，磁性材料、精密五金、精密沖壓、接插件、連接器、端子、手機、家電、計算機（電腦）、液晶電視(LCD)、印刷電路板（線路板、PCB）、汽車、醫療器械、鐘表、儀器儀表等。

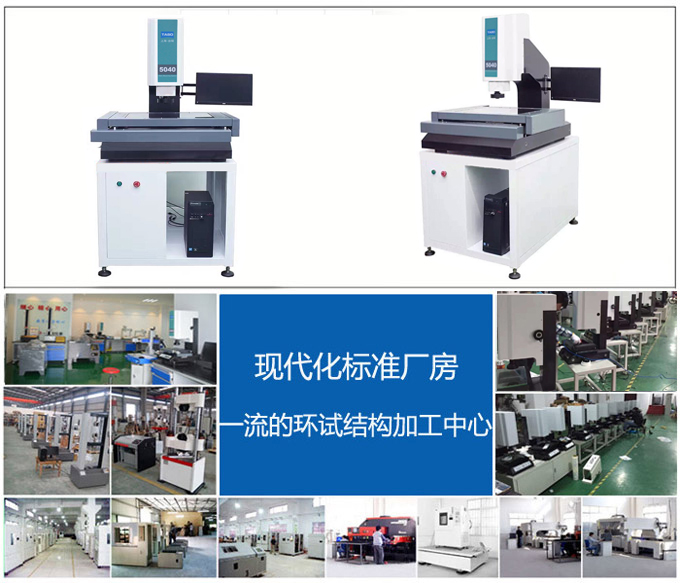

技術參數：儀器型號 CNC-5040 外形尺寸(mm) 860×1180×1750 測量范圍(mm) X 500 Y 400 Z 200 玻璃工作臺(mm) 尺寸 529×429 承重 ≤25kg 測量精度 X ≤(3.0+L/200)μm Y ≤(3.0+L/200)μm Z ≤(5.0+L/150)μm 影像測量系統 CCD 美國TEO高分辨率彩色攝像機 物鏡 高清可連續變倍鏡頭0.7×－4.5× 影像放大倍率 20×－180× 光源 輪廓光 LED冷光源，256級亮度可調 表面光 6環8區LED冷光源，256級亮度可調 同軸光 LED冷光源，256級亮度可調 軟件 愛科騰瑞精密測量軟件 工作環境 溫度20℃±2℃，溫度變化<2℃/hr，濕度30～80% ，遠離振源 工作電源 220V/50Hz/10A 保修期 1年
全自動影像測量儀測量軟件功能：一.基本功能：●笛卡爾坐標/極坐標轉換 ●絕對/相對/工作坐標轉換●公/英制轉換 ●度/度分秒轉換●點/點群 ●兩點/多點求線●三點/多點求圓及弧 ●B-spline線●兩點間的距離 ●兩線間的平均距離●點線間的距離 ●兩圓心距離●圓線距離 ●兩線間的夾角及交點二.特殊功能：◆光源控制：全電腦控制光源。◆自動變倍：不需要在每次變倍后重新影像校正，并可在測量及編程過程中任意變換放大倍率，能夠在測量同一物體不同部分使用不同放大倍率，錄入程序。。◆自動對焦：由電腦自動判定對焦面，以保證每次對焦的精準度，減少人為判定產生的誤差。◆坐標功能：量測工件時無需手動調節擺直，軟件提供坐標平移、旋轉、擺正。◆標注功能：直接在影像及幾何區標注/移動尺寸，點、線、圓/圓弧及直線端點、中點，圓心、象限點自動捕捉。◆自適應功能：可調節CCD參數設定，提高自適應力；去除毛邊功能，以正確取得量測數據。◆自動捕捉：利用影像工具快速自動抓取基本幾何輪廓邊界點，直接擬合成線、圓、弧。◆測繪功能：機械圖形直接輸出.dxf格式，實現2D抄數功能 ，與AutoCAD、Pro/e、UG等其它軟件無縫聯接。◆拍照功能：量測區工件放大攝像圖形化輸出，轉成(.bmp、.jpg)。◆測量報告：對測量數據可設定公差，自動判斷，選擇需要的測量數據，生成標準的WORD、EXCEL 圖表報告。◆編程功能：操作方便的自學習教導式編程軟件，程序可重復執行。◆三維測量功能：Z軸方向可滿足產品的高度測量要求。
